矿用本安交换机主要有电源模块、网络交换机、网络接口单元、网口转串口模块等组成。千兆以太网光口（G1、G2）与其它本安交换机组成千兆冗余环形以太网，为各种数据提供信息通道；矿用本安交换机的1#-5#本安以太网口经过网络隔离单元隔离后，接入网络交换机的以太网口，网口转串口模块能将本安RS485信号转换成以太网信号，使串口设备（RS485）方便快捷的实现联网。 

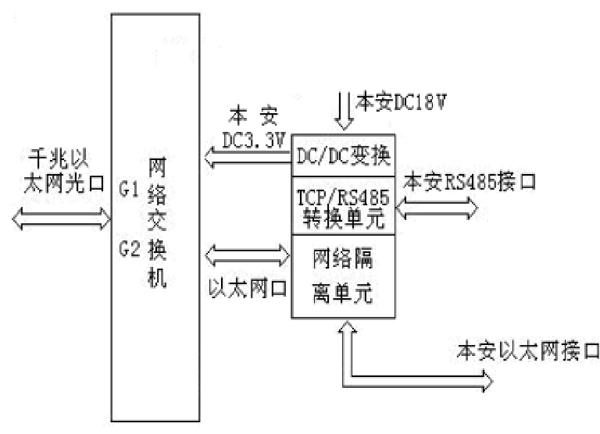

具体原理框图见下图所示：

1.电源供电 

输入直流电源进入DC/DC电源转换器，变换得到3.3V本安直流电压，一路供给矿用交换机使用，一路给TCP/RS485转换单元（即网口转串口模块）使用。 

2.网络交换机 

矿用防爆交换机为本安交换机的核心部件，是网络连接的主要设备，承担网络数据的传输工作，设备支持全双工流量控制，采用存储转发技术，在转发之前验证数据包的正确性和完整性，减少不必要的数据交换。 

千兆以太网光口（G1、G2）：与其它本安交换机连接，组成冗余千兆环形以太网； 

3.网络接口单元 

网络接口单元主要提供网络信号的隔离，隔离后提供5个本安以太网口，速率为10/100 Mbps自适应； 

4.网口转串口模块（TCP/RS485单元） 

矿用本安型交换机支持标准RS485信号的接入，运行模式可设置为TCP Server、TCP Client（网络客户端）、UDP和Real Com模式，出厂默认设置为TCP Server（网络服务器）模式。
